拼接处理器

品名：拼接处理器
品牌：YDIT 誉德
型号：CL008

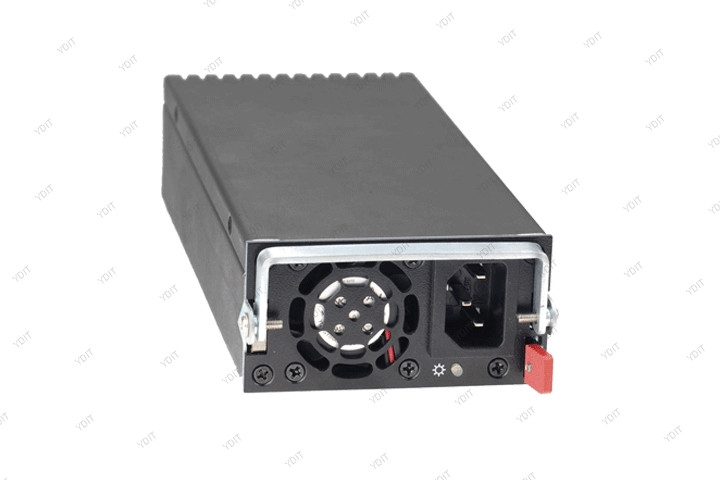

特点：此款高级智能图像拼接处理器采用全硬件 FPGA 架构，内部自建核心运算机制，图像处理性能优异。无内嵌操作系统，启动速度快，不死机、无硬件冲突、无蓝屏现象、不受计算机病毒的困扰；采用全交叉调度架构高速数据传输技术，底层数据传输由数据调度芯片控制，每路信号独享专用通道进行传输，保证了所有信号图像的完全实时显示，信号显示速度达到 60 帧 / 秒；可自定义的输入/输出通道，可根据现场需求自由组合输入输出通道；灵活的板卡式设计为日常使用、维修带来了极大的方便，且支持带电热插拔，不会影响其他板卡的正常工作；真正的无缝交叉切换体验，切换过程无黑屏、卡屏、抖动和撕裂，且支持多种输出分辨率调节，适应不同厂家不同规格的显示屏；每路信号均可实现跨多块显示屏显示，图像尺寸放大时设备自动进行倍线处理，最大程度地保证画面质量的无损重现；支持输入信号源OSD自定义字符显示功能；支持画面任意开窗、叠加、漫游、画面缩放等操作；支持多张超高分辨率静态背景底图；支持冗余双电源设计，不间断电源自动切换能力；支持多种场景，灵活快速调用，并支持场景自动轮巡；友好的软件管理平台，可快速实现对设备的参数设置和管理操控；内置4.3寸触摸屏，可对设备进行场景手动快速调用。

产品介绍

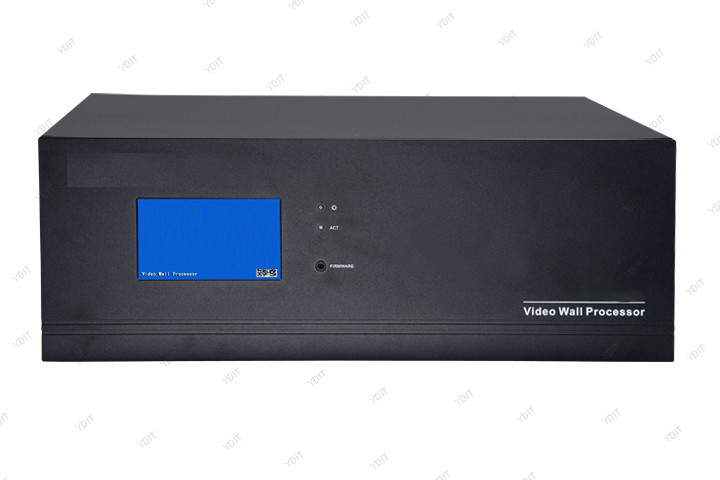

采用工业级3.5U机箱，FPGA插卡式结构设计；
机箱可插入16张单卡单路信号板卡，支持DVI/HDMI高清信号；
机箱支持输入输出板卡任意选择搭配，12路可自定义输入或者输出通道，4路固定为输出通道；
机箱与板卡之间具有智能识别功能，自动检测板卡类型，实时检测信号源状态，即插即用；
支持信号无缝交叉切换功能，切换过程无黑屏、抖动等现象；
内置4.3英寸触摸屏可手工进行应急操控，触摸屏操控界面支持可编辑，自定义程序界面；
配套加密型上位机工具，可进行拼接管理、开窗、叠加、漫游、字幕/标题/商标、底图、场景管理、登录账户管理、多台设备集中管理、核心程序远程升级等功能操作；
输入信号自动倍线，支持信号源OSD菜单显示、可设置OSD位置；
输出可实现任意路数的拼接显示，可实现1*15、12*4等多种拼接方式、单屏可实现4路开窗、同个信号源不限制开窗数量，输出显示分辨率可选，最高支持1920*1080@60Hz；；
具有RS232通讯串口，可接入中控系统集中管理；
支持信号端口热拔插、断电记忆功能。

技术参数

外观设计

尺寸图

应用效果
