HDMI/SDI无缝输入卡

IN-4HDSD/OUT-4HDSD是一款混合输入信号卡，属于YD混合系列矩阵，它有2路HDMI输入接口和2路非平衡音频输入，3P凤凰头，2路SDI输入，2路SDI环出.
IN-4HDSD
★输入信号卡：2路HDMI输入，2路音频输入，2路SDI输入，2路SDI环出；
★无缝默认分辨率为1920x1080p@60Hz；
★HDMI端口支持HDMI1.3, HDCP1.3，兼容DVI信号；默认分辨率为1080p@60Hz；
★HDMI支持音频加嵌和解嵌功能；
★SDI信号格式支持SDI、HD-SDI、3G-SDI，具有倍线功能，默认将低输入分辨率倍线为1080p@60Hz输出；
★SDI输入输出均带2路SDI LOOP；
★输入信号卡具有字符叠加功能，可通过指令更改字符相关属性，相关指令详见指令表；
★输入信号卡与其他输出分辨率不可调信号卡配合使用时，可通过指令调节2路HDMI输入对应的输出分辨率，即倍线到背板分辨率支持1360x768、1024x768、1280x720、1280x800、1920x1080、1920x1200、1600x1200；也可通过指令调节2路SDI输入对应的输出分辨率，具体支持如下分辨率：1360x768、1024x768、1280x720、1280x800、1920x1080、1920x1200、1600x1200；
★指令选择输入音频为HDMI内嵌音频/外接模拟音频，默认为HDMI内嵌音频。

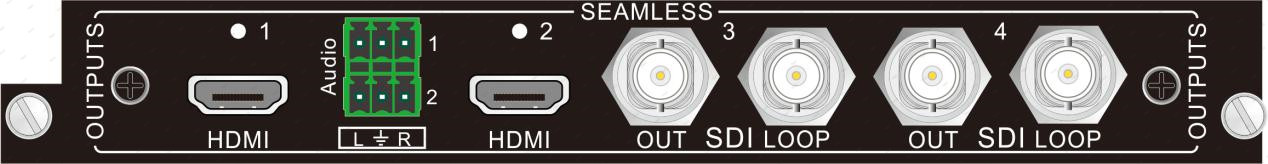

OUT-4HDSD
★输出信号卡：2路HDMI输出，2路音频输出，2路SDI输出，2路SDI环出；
无缝默认分辨率为1920x1080p@60Hz；
★HDMI端口支持HDMI1.3, HDCP1.3，兼容DVI信号；默认分辨率为1080p@60Hz；
★HDMI支持音频加嵌和解嵌功能；
★SDI信号格式支持SDI、HD-SDI、3G-SDI，具有倍线功能，默认将低输入分辨率倍线为1080p@60Hz输出；
★SDI输入输出均带2路SDI LOOP；
★输出信号卡的2路HDMI输出分辨率可通过指令调节，支持如下36种：720x480i@60Hz、720x576i@50Hz、720x480p@60Hz、720x576p@50Hz、1280x720p@60Hz、1280x720p@59Hz、1280x720p@50Hz、1280x720p@30Hz、1280x720p@25Hz、1280x720p@24Hz、1920x1080i@60Hz、1920x1080i@59Hz、1920x1080i@50Hz、1920x1080p@60Hz、1920x1080p@59Hz、1920x1080p@50Hz、1920x1080p@30Hz、1920x1080p@29Hz、1920x1080p@25Hz、1920x1080p@24Hz、640x480p@60Hz、640x480p@75Hz、800x600p@60Hz、800x600p@75Hz、1024x768p@60Hz、1024x768p@75Hz、1280x1024p@60Hz、1280x1024p@75Hz、1360x768p@60Hz、1366x768p@60Hz、1400x1050p@60Hz、1600x1200p@60Hz、1440x900p@60Hz、1440x900p@75Hz、1680x1050p@60Hz、1920x1200p@60Hz；
此外，输出信号卡的2路SDI输出分辨率也可通过指令调节，支持如下7种：0x720p@60Hz、1280x720p@ 50Hz、1920x1080i @60Hz、1920x1080i@50Hz、1920x1080p@60Hz、1920x1080p@50Hz、1920x1080p@30Hz；
★SDI输出使用同轴线缆传输可支持70米-100米（1080P信号）传输距离；
